· 제 품 특 징
· 범위: 0 ∼ 60 ppm
· Polarographic 3극 전극
· 담수 및 해수사용가능
· DO / 온도 동시출력
· 낙뢰보호회로 내장 전극 적용
· DO 및 온도값 4 ~ 20 mA 아날로그 출력
· 염분 45 ppt 보상
· IP65 ( NEMA 4X )
· 적 용 분 야
· 하수 폭기조의 산소농도 감시, 반도체용 초순수의 脫氣 Level 감시, 실험실의 분석용도, 수경재배 System, 해수를 담수화 하는 Plant, 양어장, 수족관 각종 수질관리 관련분야 에서의 용존산소량측정
· 구 성 내 역
· DC-5310RS 본체
· 전극 ( Trioxmatic 690 do sensor with 7m cable )
· 격막 ( 2pc )
* 침적형 전극홀더및 브라켓 별도.
* 세정노즐형 전극홀더및 브라켓 별도.
· 본체 사양
모델
DC-5310
DC-5310-RS
측정 범위
%포화
0.0 ~ 600.0 %, (센서에 따라 다름), ±0.5 % (±1 Digit)
mg/l, ppm
0.00 ~ 60.00 mg/l (ppm), (센서에 따라 다름), ±0.5 % (±1 Digit)
mg/l, ppb
0.0 ~ 9999.9 ug/l (ppb), (센서에 따라 다름), ±0.5 % (±1 Digit)
O2% Gas
0.00 ~ 120.0 % O2, (센서에 따라 다름), ±0.5 % (±1 Digit)
온도
0.0 ~ 140.0 ℃, (센서에 따라 다름)
±0.2 ℃ (±1 Digit) 온도 오차 보정 기능
온도 보상
NTC 30K 또는 NTC 22K 자동 보정 또는 수동 조정
염분 보정
0.0 ~ 45.0 ppt
압력 보정
0.500 ~ 2.500 bar / 7.25 ~ 36.25 psi / 500 ~ 2500 mmHg 수동 조정
디스플레이
자동 백라이트 LCM 디스플레이
텍스트 모드
텍스트, 차트 또는 추적 모드
교정 모드
1점 또는 2점 교정
아날로그 출력
Isolated DC 0/4 ~ 20mA corresponding to measures, max.500Ω
온도 출력
DC 0/4~20mA
직렬 인터페이스
-
RS-485
Logbook
50개 이벤트 기록
접점
Contact
240 VAC, 0. 5A max. (권장)
Activate
Hi/Lo, Hi/Hi, Lo/Lo selectable two limited programmable, ON/OFF
세정
240 VAC, 0.5 A max. (권장)
Time
ON:0 ~ 99 min.59 sec. OFF:0 ~ 999 hours. 59min.
대기 온도
0 ~ 50 ℃
보관 온도
-20 ~ 70 ℃
전압 출력
DC±8 V, 최대 0.5 W
전원 공급
100 ~ 240 VAC ±10 %, 50 ~ 60 Hz, 8 W 최대
설치
벽, 파이프, 판넬 마운팅
크기
144 mm x 144 mm x 115 mm (H x W x D), 1/2 DIN
Cut off 치수
138 mm x 138 mm(H x W)
무게
0.8 kg
보호 등급
IP 65 (NEMA 4X)
· 센서 사양
TriOximatic 690
품명
Dissolved Oxygen Sensor
측정범위
용존산소
0.0~60.00mg/l
포화도
0~600%
분해능
0.1mg/l
1%
측정원리
폴라로그래픽 3 전극 (Cathode. Anode, Reference)
반응시간
t90 (90 % of the final displayed value after) < 180 s
t95 (95 % of the final displayed value after) < 5 min
t99 (99 % of the final displayed value after) < 10 min
측정유속
≥ 0.5 cm/s for 5 % measuring accuracy
≥ 5 cm/s for < 1 % measuring accuracy
최대압력
10bar
온도범위
Operation: 0 °C ... + 50 °C
Storage: - 5 °C ... + 50 °C
온도전극
via integrated NTC
극성화 시간(Polarization Time)
60 분 이하
재질
Membrane head: POM
Membrane: Fluoroplastics
Probe head: POM
Isolator: Epoxy, PEEK
Closing head: POM
Shaft: VA steel 1.4571
Protection hood: POM
Cable screw joint: VA steel 1.4571
Cable coating: PU (Polyurethane)

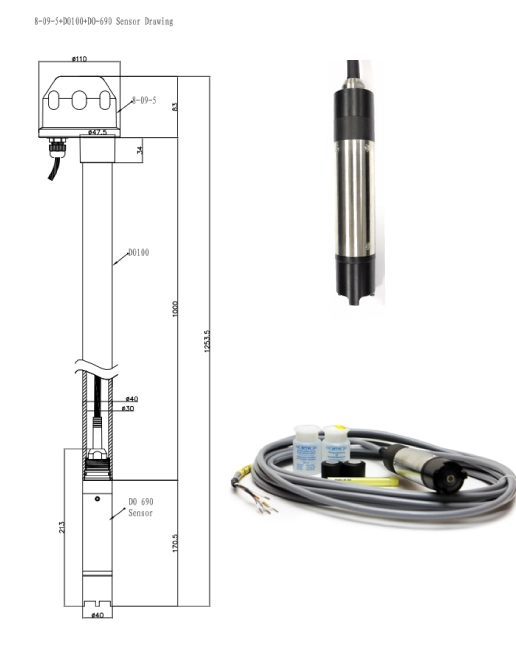

치수
Shaft length 193 mm
Shaft diameter 40 mm
Membrane thickness 50 μm
연결
1"NPT
보호등급
Probe-cable(IP68)
Cable-plug(IP65)
Plug-Instrument(IP65)
케이블길이
7M(연장케이블 별도)
660g
