· 제 품 특 징

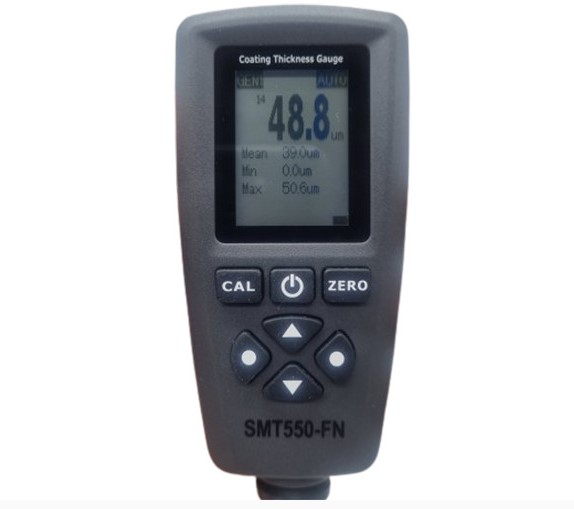

· 모 델 명 : SMT550-FN

· 도막두께측정기(철/비철 겸용)

· 제 조 사 : TMTECK INSTRUMENT.,LTD

· 측 정 범 위 : 0 – 1300 um

· 단일 측정, 또는 연속 측정 모드 지원

· DIR (Direct : 측정 데이터 저장 안됨) 와 GEN (General : 80개 데이터 저장) 모드 지원

· 0점 교정 및 사용자 교정 기능 제공

· 화면에 평균값, 최소값, 최대값 동시 디스플레이

· 측정 데이터 및 측정 설정 그룹별 지정 가능

· 최대값, 최소값 경고음 그룹별 지정 가능

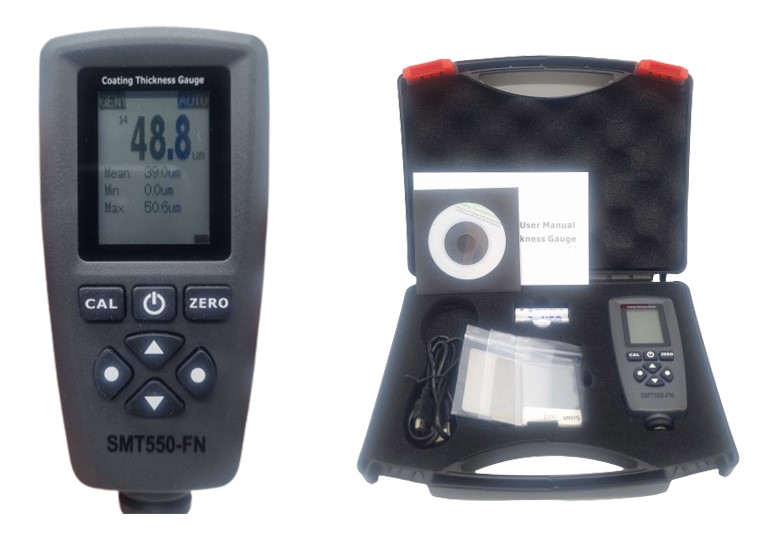

· 구 성 내 역

· 측정기 본체

· 교정용 시편 (철, 비철판, 필름시편 4ea)

· 프로그램 CD

· USB 케이블

· 매뉴얼

· 보관용 플라스틱 케이스

· 제 품 사 양

사용자 0점 교정 방법 (Zero Adjustment)

측정기는 샘플의 종류, 크기, 형태에 따라 함께 제공되는 철판 또는 비철판과는 별도의 측정 원샘플 (코팅이 되어 있지 않은 동일한 크기와 직경의 원소재) 에서 0점 및 사용자 교정을 해야 정확한 측정을 할 수 있습니다. 측정기의 0점 조정 방식은 아래와 같습니다.

1. 측정기의 전원을 ON 합니다.

2. ZERO 버튼을 1초간 누릅니다. “삐-삐” 소리가 발생 하고 화면에 ZERO 가 나타납니다.

3. 철판 (F) 또는 비철판(N) 을 측정합니다.

4. 측정하고 있는 상태에서 ZERO 버튼을 다시 누릅니다.

5. 화면에서 ZERO 문자가 사라지고 이제 측정기는 0점 조정이 완료 되었습니다.

사용자 교정 방법 (User Calibration)

측정기는 샘플의 종류, 크기, 형태에 따라 함께 제공되는 철판 또는 비철판과는 별도의 측정 원샘플 (코팅이 되어 있지 않은 동일한 크기와 직경의 원소재) 에서 0점 및 사용자 교정을 해야 정확한 측정을 가능 측정기의 0점 조정 방식은 아래와 같습니다.

보다 정확한 측정을 위해, 측정 샘플 측정 전 함께 제공되는 표준 시편 또는 측정하고자 하는 샘플과 동일한 형태의 코팅이되어 있지 않은 면에서 사용한 사용자 교정을 실행해야 합니다.

교정 방법은 아래와 같습니다. 측정기는 최대 4 포인트 사용자 교정을 할 수 있습니다.

1. 측정기의 0점을 우선 조정 합니다. (사용자 0점 조정 참고)

2. CAL 버튼을 누릅니다. 화면에 Calibration 이 표시 됩니다.

3. 함께 제공되는 표준필름 중 낮은 두께에서 높은 두께 순서로 측정 합니다.

4. 1번째 필름을 측정 후 아래위 화살표 버튼을 눌러 측정된 수치와 실제 필름의 두께를 일치 시킵니다.

5. 왼쪽 버튼을 눌러 2번째 교정을 입력 합니다.

6. 4-5번 과 같은 방법으로 최대 4장의 필름 교정 데이터를 입력 할 수 있습니다.

7. 입력이 완료 된 후 CAL 버튼을 눌러 교정을 완료 합니다.

공장 초기화 방법

1. 측정기의 전원을 OFF 합니다.

2. ZERO 버튼을 누른 상태에서 측정기의 전원을 ON 합니다.

3. 측정기 화면에 SYS RESET 이 표시될 때 까지 ZERO 버튼을 누르고 있습니다.

4. 왼쪽 버튼을 눌러 측정기를 초기화 합니다
