· 제 품 특 징

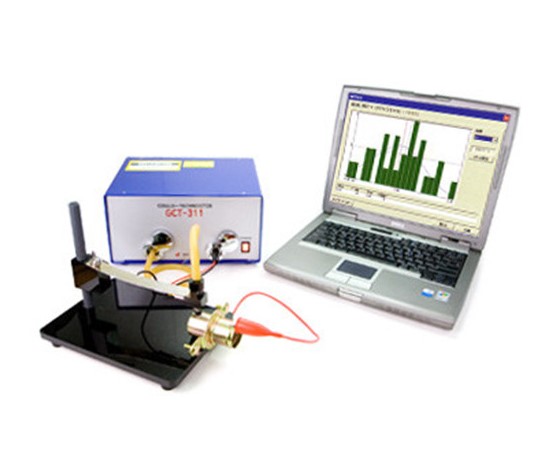

· 모 델 명 : GCT-311 STEP
· 전해식도금두께측정기(PC)
· 제 조 사 : Elecfine
· 측정범위: 0 - 300um
· 분해능 : 0.001um
· 최대 5층까지 다층도금을 측정가능
· 평판뿐만 아니라 원형, 가는 물체, 휘어지거나 복잡한 표면도 측정이 가능
· Sn / Cu 측정시 Pure Sn층 및 Sn-Cu 합금의 도금두께측정
· 다층니켈의 전위측정(STEP)그래프의 두께를 컴퓨터 모니터에서 직접 확인 및 저장, 인쇄가능
· 컴퓨터 모니터 상에서 측정부의 표면 처리방법 확인
· Wire-Tester를 사용하여 클립, 용접봉과 같은 원형철사 및 사각봉과 같은 Wire를 자동계산측정(옵션)
· 잦은 고장의 원인인 타사의 모터교반장치와 달리, 잔고장을 원천적으로 해결한 내화학성 고무튜브와 연결된 에어교반방식을 채택
· 에어교반 방식은 도금두께 측정시 높은 효율을 유지시켜 주고, 시약의 전해균일성을 향상시킴
· 각종 도금마다 전해액, 감도 등의 까다로운 설정을 자동으로 설정
· 다양한 전해속도의 선택으로 짧은 시간 및 초정밀 측정단위로도 측정가능
· 채널 50종류의 측정조건을 설정, 저장하므로 측정할 때마다 도금/하지 등을 설정할 필요가 없음
· 표준교정시 측정후 교정값을 컴퓨터 프로그램이 자동 계산처리
· Microsoft社의 EXCEL로 간편하게 변환하여 컴퓨터 프린터로 성적서 출력
· 데이터 프린트
· 통계기능을 자체프로그램으로 체계적인 품질관리를 가능
· 평균, 표준편차, 최소값, 최대값 등의 각종 통계데이터, 회사명, 측정날짜 등 출력기능
· 상한값, 하한값 설정이 가능하며 이상, 이하값 발생시 경고표시
· 각 채널별로 데이타 저장 및 출력기능

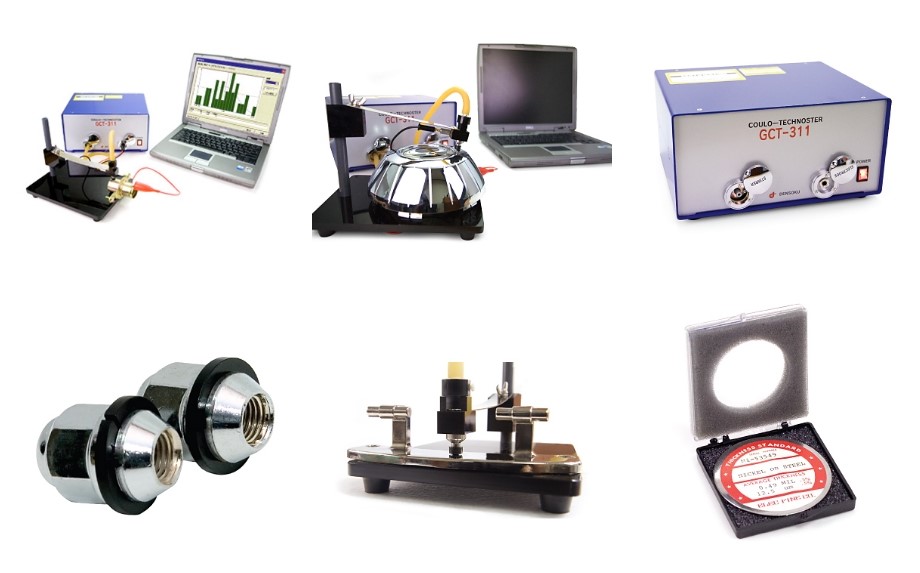

· 구 성 내 역
· MAIN BODY (GCT-311) 1 EA
· NOTEBOOK 1 SET
· POWER CORD 1 EA
· CELL A 1 EA
· CELL B 1 EA
· GASKET A 1 EA
· GASKET B 1 EA
· GASKET C 1 EA
· GLASS TUBE 2 EA
· RUBBER TUBE 1 EA
· ANODE & CATHODE CORD 1 EA
· SAMPLE MEASURING TABLE 1 SET
· Step 용 전극 (GCT-311전용)
· THICKNESS STANDAND (Ni/Cu) 1 EA
· TEST SOLUTION K-54 100 ㎖
· Cleanning Suspension 100 ㎖
· CLEANING WATER BOTTLE 1 EA
· LIQUID WASTE BOTTLE 1 EA
· BEAKER 1 EA
· SYRINGE 1 EA
· FUSE(1A) 2 EA
· USER'S MANUAL (한글,영문(일문))1 EA
· 옵션사항 : 각종시약, Wire Tester, STEP Tester
· 적 용 분 야
· 컴퓨터의 프린트로 외부 성적서 직접 출력 납품된 샘플의 수입검사용 기계, 자동차, 건설관련 제품, 부품 등의 측정 X선과 같은 비파괴 도금두께측정기의 측정값을 검증 비파괴식 두께측정기의 표준판 제작 전기, 전자부품, 식기 등에 쓰이는 금, 은도금을 측정 볼트, 너트, 못 등에 쓰이는 전기아연도금 측정 Zn-Ni, Zn-Sn, Sn-Pb 합금도금두께측정 반도체 공정 TAP, COF에서 합금층을 제외한 순수한 주석(Tin)층만 측정가능 다층니켈의 전위측정(STEP)으로 각층의 두께확인(옵션사항) 수지, 플라스틱 위의 각종 도금을 측정 볼과 같은 원형의 도금도 측정 고가의 장비 아니면 측정할 수 없는 Wire 형태의 샘플도 Wire Tester를 사용하여 측정(옵션사항)
· 사 양 서
|
모델명
|
GCT-311
|
|
제조사
|
Elecfine (일본)
|
|
표시방법
|
LCD 혹은 프린터출력
|
|
표시내용
|
두께측정치, 자동 소수점, 도금명/하지, 단위 (4종류), 전해액 종류, 가스겟 종류, 통계, LOT NO ,일자(년,월,일) ,회사명/부품명
|
|
교반방식
|
AIR 진동
|
|
사용가스켓
|
A, B, C
|
|
측정범위
|
최소
|
0.006㎛
|
|
최대
|
300㎛
|
|
측정단위
|
㎛, ㎚, mil, Ml
|
|
최소측정면적
|
1.7ø
|
|
오차
|
± 계기 1%, ±표준시편 5%
|
|
특수
도금
|
흑크롬
|
직독
|
|
무전해니켈
|
|
Sn - Pb
|
|
Zn - Sn
|
|
Sn - Cu(합금층)
|
자동보정
|
|
감 도
|
AUTO 1 ~ 8
|
|
다층도금에 측정설정
|
프로그램입력 (자동설정)
|
|
사용전해액에 표시
|
프로그램입력 (자동선택)
|
|
WT측정 (WIRE 측정)도금, 중량환산
|
자동계산
|
|
측정물에 대한 자료 저장
|
50 CH / 데이타 하드용량까지 저장
|
|
통계(인쇄)
|
평균, 막대그래프, 최대값, 최소값, 표준편차, 상한, 하한값, 통계설정갯수, 히스토그램, 전위그래프
|
|
인터페이스
|
USB
|
|
승인 규격
|
ISO(국제표준화기구) 2177, ASTM(미국재료시험협회) B504-82, MIL(미군규격), DIN(독일공업품 표준규격) 50932, 50955, JIS(일본공업표준규격) H8501, H8610-8619
|
|
전원
|
AC 100~230V ± 10%, 50 / 60 Hz, 20W
|
|
크기 (계기본체)
|
265(W) X 215(D) X 138(H)mm
|
|
중량 (계기본체)
|
4.5 Kg
|
▶측정 가능 도금 / 하지 조합 및 사용 시약
|
도금물
|
하지의 종류
|
시약
|
|
동
|
철, 알루미늄, 알루미늄-황동, 니켈, 우라늄, 철-니켈합금, 코발트,몰리브덴(↑), 스테인레스 스틸(SUS)(↑), 텅스텐(↑), 비금속 등.
|
K-44
|
|
신주, 베릴륨-동, 납, 카드뮴, 아연주물
|
K-52
|
|
니켈
|
철, 알루미늄, 신주(↑), 동(↑), 우라늄, 몰리브덴(↑), 텅스텐, 스테인레스 스틸(↑), 비금속, Inconel, Iron-Alloy등
|
K-54
|
|
코발트(↑)
|
K-53
|
|
크롬
|
신주(↑), 동(↑), 니켈-은, 카드뮴, 코발트, 납, 니켈-은, 코바(철-니켈-코발트 합금)
|
K-47
|
|
철, 니켈, 알루미늄, 비금속(↑), INCONEL(↑) 스테인레스-스틸(↑×)
|
K-51
|
|
아연주물
|
K-58
|
|
무전해 니켈
|
철, 알루미늄, 코발트, 비금속
|
K-57
|
|
금
|
신주, 동, 니켈, 무전해 니켈
|
K-56
|
|
은
|
철, 알루미늄
|
K-44
|
|
신주, 동, 주석, 비금속
|
K-48
|
|
니켈(↑), 니켈-은
|
K-48G
|
|
주석
|
철, 니켈, 동, 신주, 니켈-은, 카드뮴, 비금속
|
K-47
|
|
알루미늄
|
K-51
|
|
동(↑), 신주(↑)
|
K-50
|
|
아연
|
철, 알루미늄, 신주, 동, 니켈, 비금속
|
K-46
|
|
주석:납 = 60:40
|
철, 알루미늄, 신주, 동, 비금속
|
K-44
|
|
코발트
|
철(↑), 신주(↑), 동(↑), 비금속(↑)
|
K-54
|
|
철
|
동
|
K-51
|
|
알루미늄, 신주
|
K-54
|
|
인디늄
|
철, 신주, 동, 비금속, 니켈
|
K-59
|
|
신주
|
철, 알루미늄, 비금속
|
K-44
|
|
카드뮴
|
철, 알루미늄, 신주, 동, 니켈, 비금속, 텅스텐(↑×)
|
K-45
|
|
주석:아연 78:22
|
철, 신주, 동, 비금속
|
K-47
|
|
철-니켈 합금
|
철, 비금속,동
|
K-54
|
• X: 교반이 필요 없습니다.
• ↑: 감도를 증가시킵니다.
상품정보고시
| 제품명 |
ELECFINE 전해식 도금두께측정기(PC) 다층니켈전위측정 GCT-311-STEP |
| 판매가격 |
15,400,000원 |
| 브랜드 |
ELECFINE |
| 제조사 |
ELECFINE |
