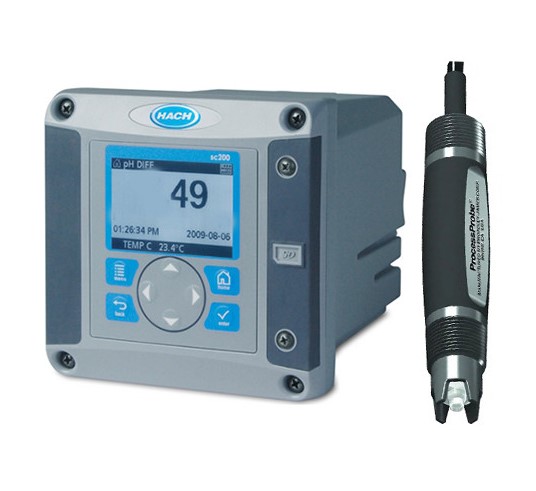

모델명
|
SC200
|
|
릴레이
|
전기 기계식 SPDT (Form C) 접점 4개, 1200 W, 5 A, 250 Vac
작동 모드 : 1차 및 2차 측정, 계산 값 (듀얼 채널만 해당)
기능 모드 : 경보, 타이머, 피더 (feeder) 제어, PWM 또는 FM 제어, 시스템 경보
|
|
디지털 통신
|
MODBUS RS232/RS485, Profibus DPV1 HART 옵션
|
|
아날로그 출력 신호
|
0/4-20 mA 절연 전류 출력 2개, 최대 500
작동 모드 : 1차/2차 측정 또는 계산 값 (듀얼 채널만 해당)
기능 모드 : 선형, 대수, 2중 선형, PID
4/20 mA 절연 전류 출력 옵션 3개
|
|
작동 조건
|
-20 ~ 60°C (-4 ~ 140 °F), 0 ~ 95% 상대 습도, 비응결
|
|
보관 온도
|
-20 ~ 70°C (-4 ~ 158 °F), 0 ~ 95% 상대 습도, 비응결
|
|
케이스 재질
|
폴리카보네이트, 알루미늄 (분말 코팅), 스테인리스 강
|
|
설치 구성
|
벽, 기둥, 패널 설치
|
|
계기 밀폐함 등급
|
NEMA4X / IP66
|
|
도관 개구부
|
1/2" NPT 도관
|
|
전력 요구 사항
|
100 ~ 240 Vac±10%, 50/60 Hz, 24 Vdc ~ 15% + 20%
|
|
안전
|
cETLus 안전 마크:- ANSI/UL 61010-1 & CAN/CSA C22.2 No. 61010-1에 따른 일반 위치- 승인 옵션 및 적절한 등급 Class I, Division 2 or Zone 센서를포함하는 FM 3600 / FM 3611 & CSA C22.2 No. 213 M1987에 따른 위험 위치 Class I, Division 2, Groups A,B,C & D (Zone 2, Group LLC)
|
|
전기 사양
|
EMC전도 및 방사에 대한 CE 적합성- CISPR 11 (Class A 제한)- EMC 내성 EN 61326-1 (산업상의 한계)
|
|
디스플레이
|
LED 화면 조명을 장착한 그래픽 도트 매트릭스 LCD 반투과
|
|
디스플레이 크기
|
48 x 68 mm (1.89 x 2.67 in.)
|
|
디스플레이 해상도
|
240 x 160
|
|
픽셀치수 (H x W x D)
|
144 x 144 x 181 mm (5.7 x 5.7 x 7.1 in.)
|
|
무게
|
1.70 kg (3.75 lb)
|
|
보증 기간
|
2년
|
|
옵션
|
• MODBUS RS232
• MODBUS RS485
• ProfibusⓇ DP
|
